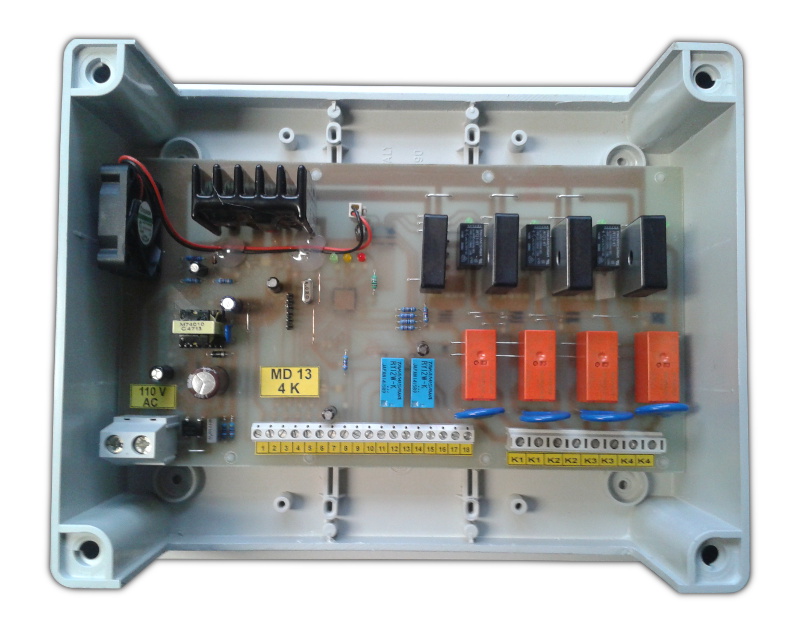

Řídící jednotka MD13-4K k čtveřici magnetických upínacích desek
Řídící jednotka MD 13-4K slouží k zmagnetování a odmagnetování 1 – 4 magnetických upínacích desek velkých obráběcích strojů. Ovládacími vstupy lze volit počet 1, 2, 3, 4 pracovních desek.
Intenzitu zmagnetování lze plynule nastavit. Každý výstup pro upínací desku je vybaven ochranou na rozpojeni obvodu a ochranou proti proudovému přetížení. Ochrany vypnou obráběcí stroj prostřednictvím pomocných kontaktů a signalizují poruchový stav rudou Led diodou.

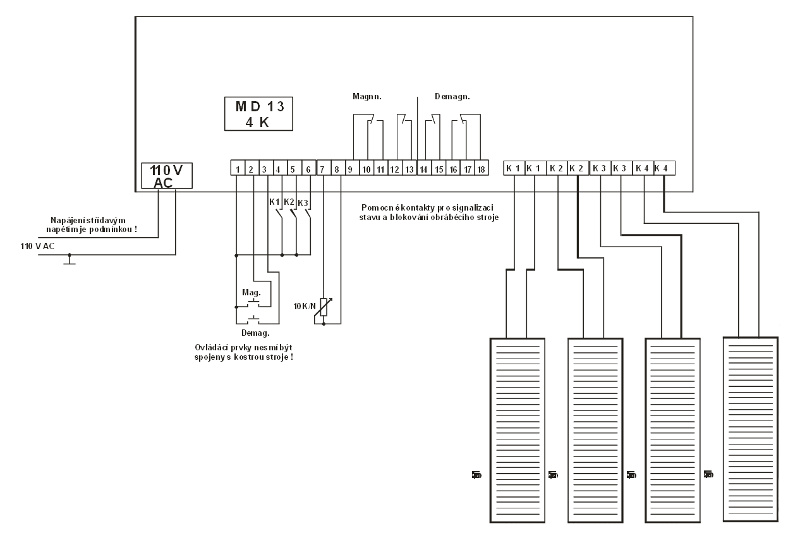

Řídící jednotka je napájena napětím 110 V AC přímo z transformátoru pro napájení magnetických upínacích desek. Výstupní napětí je regulované v rozsahu 20 – 110V DC s výstupním proudem do 3 A pro každý kanál. Řídící jednotka se ovládá pomocí tlačítek Magnetizace / Demagnetizace a proměnného odporu 0 – 10 kΩ pro nastavení intenzity zmagnetování.
